?? ? ? ? ? ? ? ? ?波音飛機剎車系統專用woodward電液伺服閥的維修

?

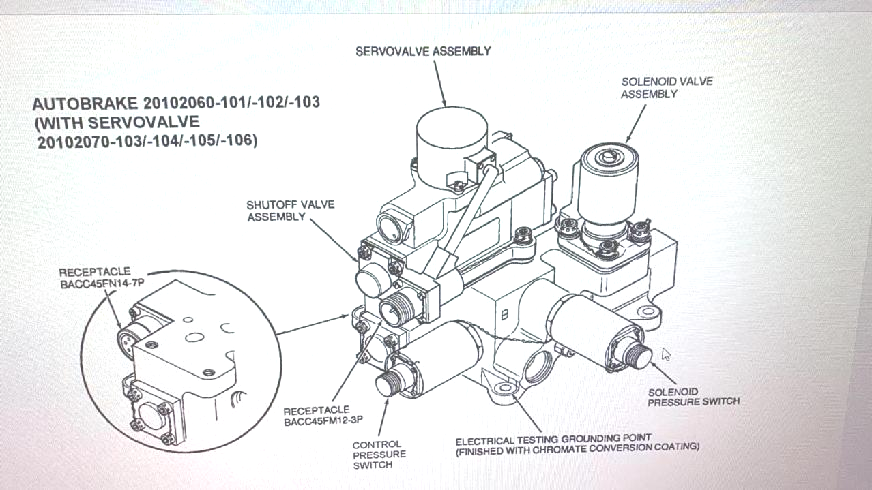

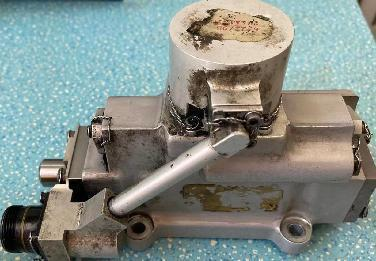

受東航一分公司的委托，我單位維修了一批波音飛機剎車系統專用電液伺服閥，該伺服閥為德國WOODWARD公司生產的20102070-106/產品。

一、飛行員的故障描述

飛機輪胎著陸后在跑道上減速時剎車力量不夠，造成剎車距離過長。地勤人員檢修時發現伺服閥控制剎車作動筒的壓力沒有達到設定壓力。

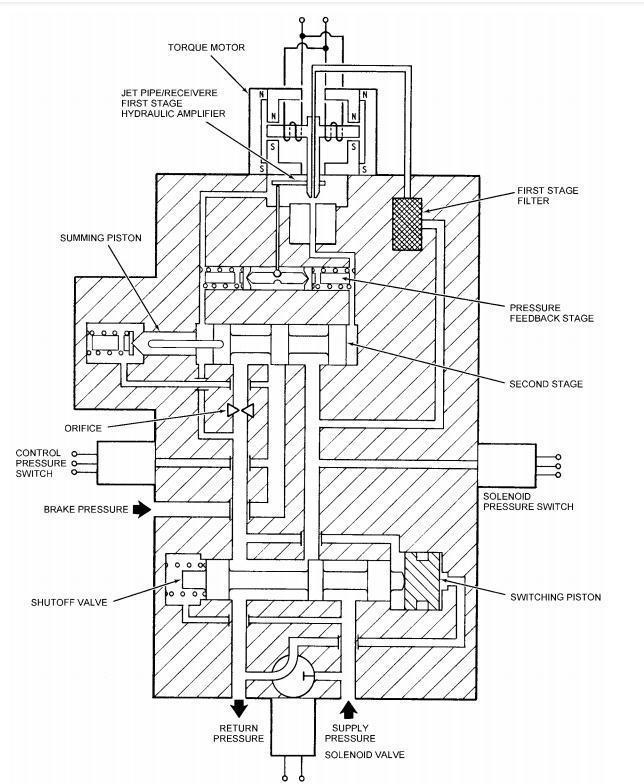

二、工作原理

?

????

?

? ? ?根據相關資料，該伺服閥額定壓力為800psi,輸入1.33mA時，輸出剎車壓力20psi，這是一臺壓力型電液伺服閥，區別于以往大多數的流量型電液伺服閥，負載壓力隨著指令信號的變化而變化，在我們單位專用測試臺檢測時額定壓力為800psi,輸入1.33mA時，輸出剎車壓力16psi，小于20psi。

?

?

三、檢測分析

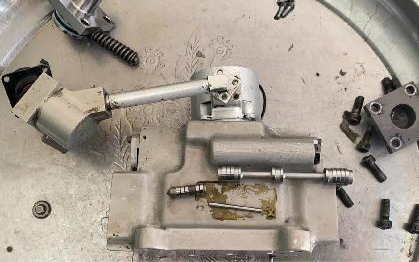

主要故障原因是由于伺服閥的過濾器堵塞，造成伺服閥的零偏發生變化，經過我們技術人員的解體、清洗、檢測、更換密封、組裝、測試和復測，達到相關技術指標。

??? ?

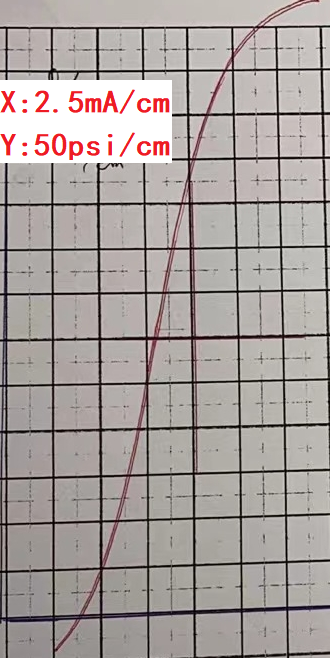

?? ? ? ?測試特性示意圖
